QXN内装式潜水电泵

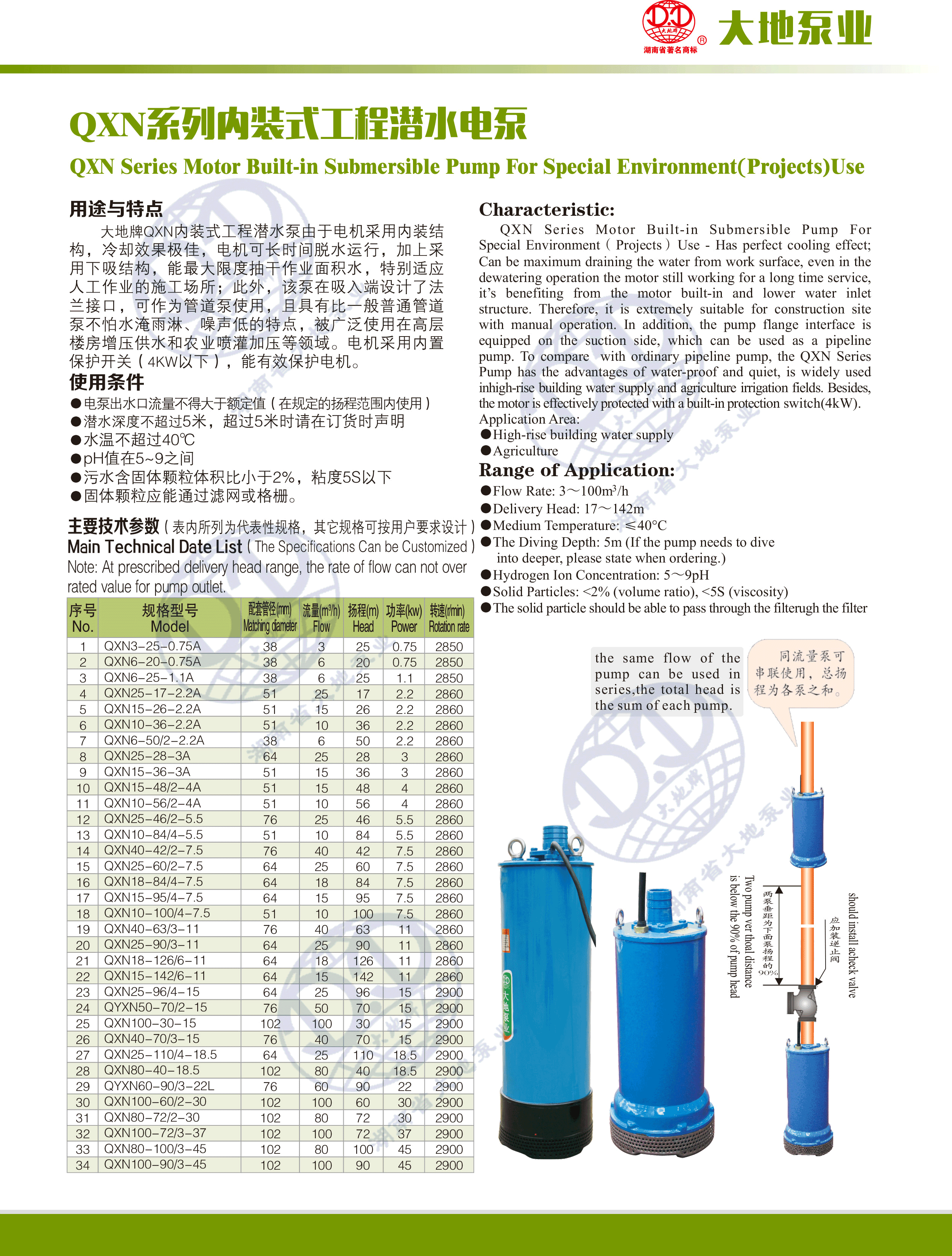

下载产品手册
参数介绍

规格型号: QXN
流量: 3-100m3/h
扬程: 17-142m
转速: 2850/2860/2900
功率: 0.75/1.1/2.2/3/4/5.5/7.5/11/15/18.5/22/30/37/45

适用范围

产品用于水利工程、城建、工矿企业等作业面的排水,船舶舱底排水,农业排灌,井下提水,高层楼房增压供水,基建工地排水。

QXN型内装式工程潜水电泵按国家标准GB/T 25409 2010《小型潜水电泵》要求制造,电缆长度10m,是由干式或油浸式电机和泵直联而成它采用了独特的下吸上排自冷式结构水从外筒与机座之间流出,使电机达到水冷目的,自身冷却效果良好,从而避免了其它潜水电泵的电机不能脱水运行的弊端,大大提高电泵的使用寿命,该系列电泵外径小,重量轻,下吸结构,使用方便,能将船舱、基建工地、矿井等作业面表层浅水很好地排出。 此外,该泵在吸入端设计了法兰接口,可作为管道泵使用,被广泛使用在高层楼房增压供水和农业喷灌加压等领域。

 产品用途

产品用于水利工程、城建、工矿企业等作业面的排水,船舶舱底排水,农业排灌,井下提水,高层楼房增压供水,基建工地排水。

使用条件
1 电泵出水口流量不得大于额定值(在规定的扬程范围内使用);
2 潜水深度不超过5米,超过5米时请在订货时声明;
3 水温不超过+40℃;
4  PH值在5~9之间;
5 污水含固体颗粒体积比小于2%,粘度5s以下;
6  固体颗粒应能通过滤网或格栅。

序号 规  格  型  号 配套管径(㎜) 流量(m3/h) 扬程(m) 功率(kW) 转速r/min
1 QXN3-25-0.75 38 3 25 0.75 2850
2 QXN6-20-0.75 38 6 20 0.75 2850
3 QXN6-25-1.1 38 6 25 1.1 2850
4 QXN25-17-2.2 51 25 17 2.2 2860
5 QXN15-26-2.2 51 15 26 2.2 2860
6 QXN10-36-2.2 51 10 36 2.2 2860
7 QXN6-50/2-2.2 38 6 50 2.2 2860
8 QXN25-28-3 64 25 28 3 2860
9 QXN15-36-3 51 15 36 3 2860
10 QXN15-48/2-4 51 15 48 4 2860
11 QXN10-56/2-4 51 10 56 4 2860
12 QXN25-46/2-5.5 76 25 46 5.5 2860
13 QXN10-84/4-5.5 51 10 84 5.5 2860
14 QXN40-42/2-7.5 76 40 42 7.5 2860
15 QXN25-60/2-7.5 64 25 60 7.5 2860
16 QXN18-84/4-7.5 64 18 84 7.5 2860
17 QXN15-95/4-7.5 64 15 95 7.5 2860
18 QXN10-100/4-7.5 51 10 100 7.5 2860
19 QXN40-63/3-11 76 40 63 11 2860
20 QXN25-90/3-11 64 25 90 11 2860
21 QXN18-126/6-11 64 18 126 11 2860
22 QXN15-142/6-11 64 15 142 11 2860
23 QXN25-96/4-15 64 25 96 15 2900
24 QYXN50-70/2-15 76 50 70 15 2900
25 QXN100-30-15 102 100 30 15 2900
26 QXN40-70/3-15 76 40 70 15 2900
27 QXN25-110/4-18.5 64 25 110 18.5 2900
28 QXN80-40-18.5 102 80 40 18.5 2900
29 QYXN60-90/3-22L 76 60 90 22 2900
30 QXN100-60/2-30 102 100 60 30 2900
31 QXN80-72/2-30 102 80 72 30 2900
32 QXN100-72/3-37 102 100 72 37 2900
33 QXN80-100/3-45 102 80 100 45 2900
34 QXN100-90/3-45 102 100 90 45 2900
